ผลงาน · สนามกีฬาในร่ม / Indoor Sports Facility

MEOW MINTON Badminton & Pool

ศูนย์กีฬาในร่มครบวงจรริมถนนราชพฤกษ์ จังหวัดปทุมธานี — รวม สนามแบดมินตันมาตรฐาน 12 คอร์ต และ สระว่ายน้ำ 25 เมตร ไว้ในอาคารหลังเดียว ออกแบบและก่อสร้างครบวงจรโดย ARKIRA A full indoor sports complex in Pathum Thani — twelve standard badminton courts and a 25-metre swimming pool under one roof, designed and built end-to-end by ARKIRA.

01 — โครงการ

MEOW MINTON

Indoor Badminton & Swimming Complex, Pathum Thani

ประเภท: ศูนย์กีฬาในร่ม (แบดมินตัน + สระว่ายน้ำ) · ที่ตั้ง: อ.เมืองปทุมธานี จ.ปทุมธานี · ออกแบบ + ก่อสร้างโดย ARKIRA · 2566

MEOW MINTON เป็นอาคารศูนย์กีฬาในร่มขนาด 2 ชั้น บนถนนราชพฤกษ์ จังหวัดปทุมธานี รวม สนามแบดมินตันมาตรฐาน 12 คอร์ต และ สระว่ายน้ำ 25 เมตร ไว้ในอาคารเดียวกัน ออกแบบและก่อสร้างครบวงจรโดย ARKIRA ตั้งแต่โครงสร้าง งานสถาปัตยกรรม ไปจนถึงงานระบบ

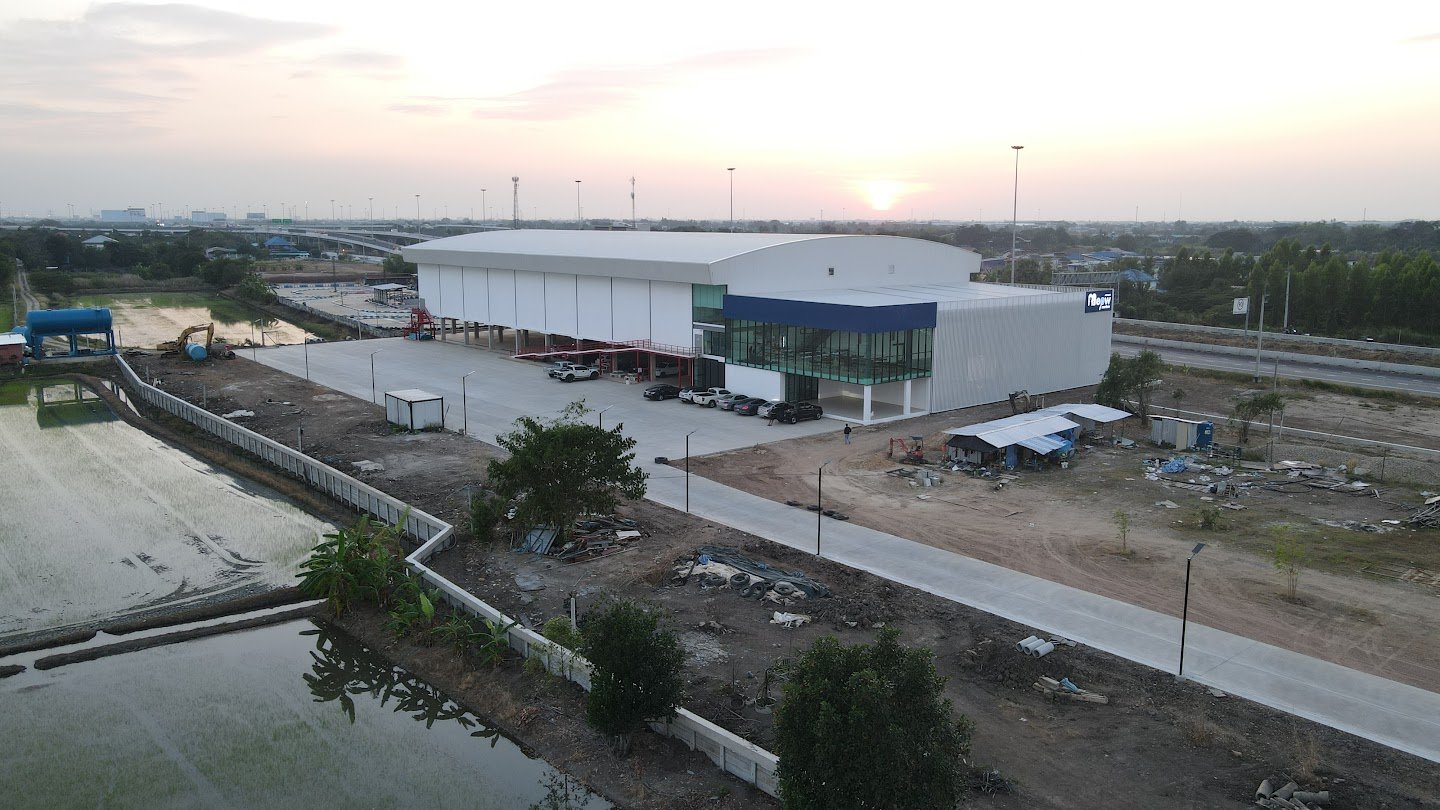

หัวใจของอาคารคือ หลังคาโครงเหล็กช่วงกว้าง ที่คลุมสนามทั้งหมดโดยไม่มีเสากลางมากีดขวาง ให้พื้นที่เล่นที่โล่ง เพดานสูง และระบายอากาศได้ดี พร้อมโถงต้อนรับกระจกที่กลายเป็นหน้าตาของอาคารเมื่อมองจากถนน

02 — แนวคิด

สามเสาหลักของการออกแบบ

Three Design Pillars

ช่วงเสาไร้สิ่งกีดขวาง

Column-free Span

โครงหลังคาเหล็กช่วงกว้างคลุม 12 คอร์ตโดยไม่มีเสากลาง เส้นสายตาและวิถีลูกขนไก่ไม่มีอะไรบดบัง รองรับมาตรฐานการเล่น

โปร่ง · รับแสงธรรมชาติ

Daylight & Air

เพดานสูง ผนังระแนง และโถงกระจก ช่วยให้สนามในร่มขนาดใหญ่ยังคงโปร่ง สว่าง และระบายอากาศได้ดี

แลนด์มาร์กริมทางหลวง

Highway Landmark

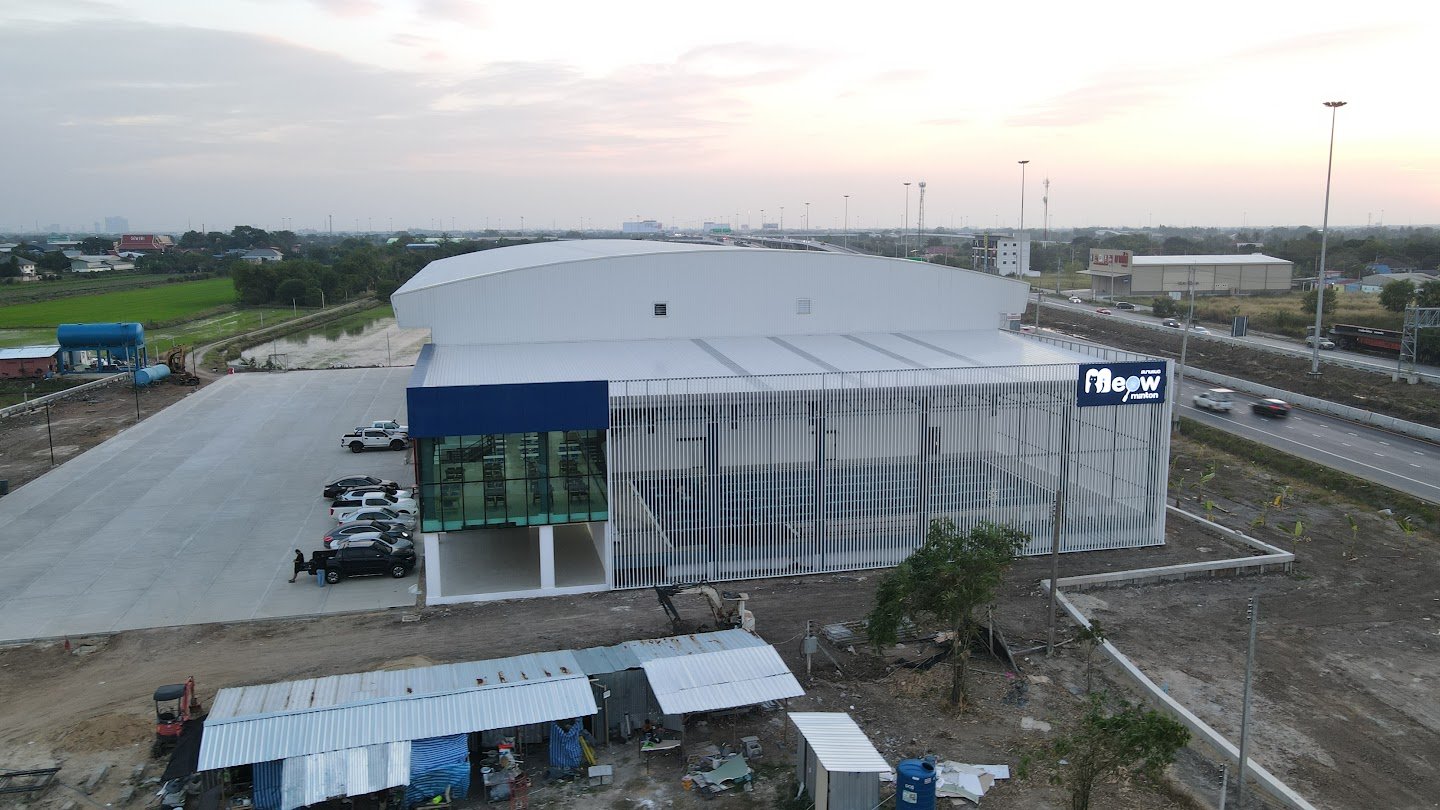

ฟอร์มหลังคาโค้งสีขาวสะอาดตาริมถนนราชพฤกษ์ มองเห็นและจดจำได้ชัดเจนจากระยะไกล

03 — พื้นที่ใช้สอย

ภายในอาคาร

Programme

แบดมินตัน 12 คอร์ต12 Badminton Courts

สนามมาตรฐานใต้หลังคาช่วงกว้างไร้เสากลาง เพดานสูงตามมาตรฐานการเล่น

สระว่ายน้ำ 25 ม.25 m Pool

สระว่ายน้ำในอาคารพร้อมงานโครงสร้างพื้น–ผนังเฉพาะทางและหลังคาคลุมแยกส่วน

โถงต้อนรับ 2 ชั้นGlass Lobby

โถงกระจกด้านหน้า + พื้นที่ส่วนกลาง 2 ชั้น เป็นจุดต้อนรับและหน้าตาของอาคาร

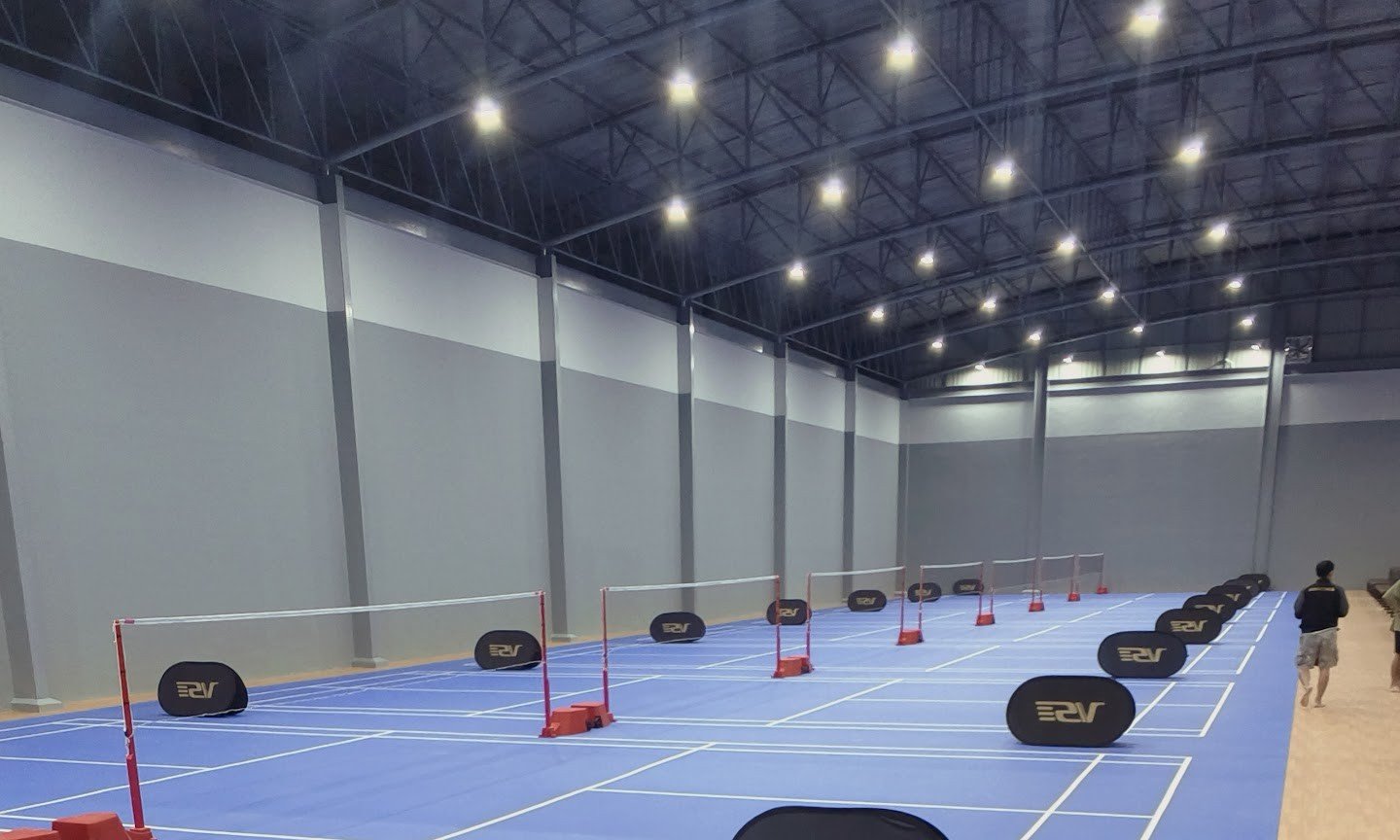

ภายในสนามแบดมินตัน MEOW MINTON พื้นคอร์ตสีน้ำเงิน ใต้หลังคาโครงเหล็กช่วงกว้าง

04 — สระว่ายน้ำในอาคาร

สระว่ายน้ำ 25 เมตร

Indoor 25-metre Swimming Pool

นอกจากสนามแบดมินตัน อาคารยังรวม สระว่ายน้ำมาตรฐาน 25 เมตร ไว้ภายในหลังเดียวกัน — ก่อสร้างด้วยงานโครงสร้าง พื้นและผนังคอนกรีตเฉพาะทางสำหรับสระ ที่ออกแบบรับแรงดันน้ำและป้องกันการรั่วซึมโดยเฉพาะ

ส่วนสระแยก หลังคาคลุมออกเป็นอีกระบบหนึ่ง เพื่อจัดการความชื้นและการระบายอากาศไม่ให้รบกวนพื้นที่สนามแบด พร้อม งานระบบสระครบชุด — ระบบกรองและหมุนเวียนน้ำ ระบบน้ำล้น และงานสุขาภิบาล ออกแบบและก่อสร้างโดยทีมวิศวกรของ ARKIRA

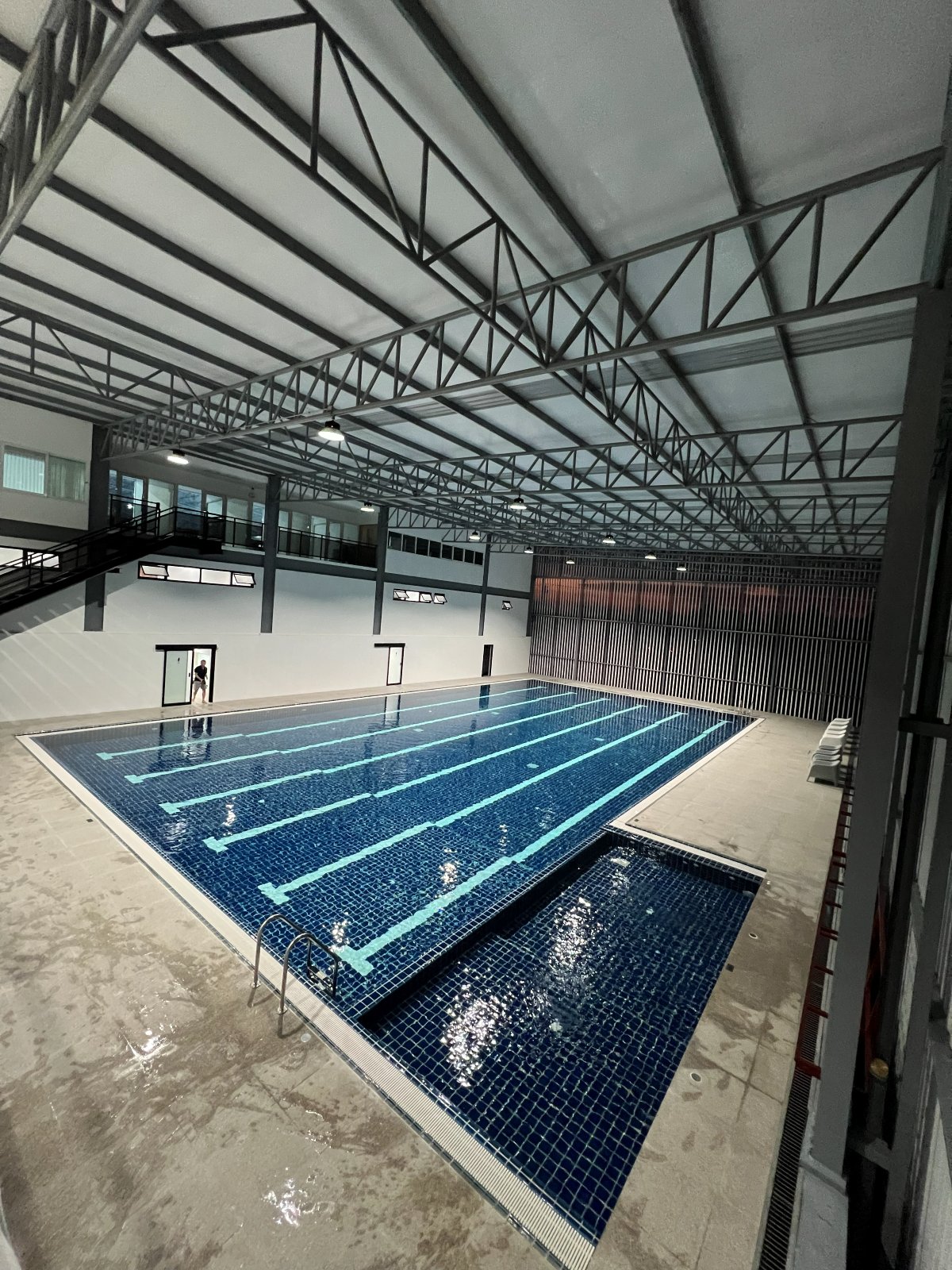

สระว่ายน้ำในร่ม 25 เมตร MEOW MINTON พื้นกระเบื้องน้ำเงิน ใต้โครงหลังคาเหล็ก

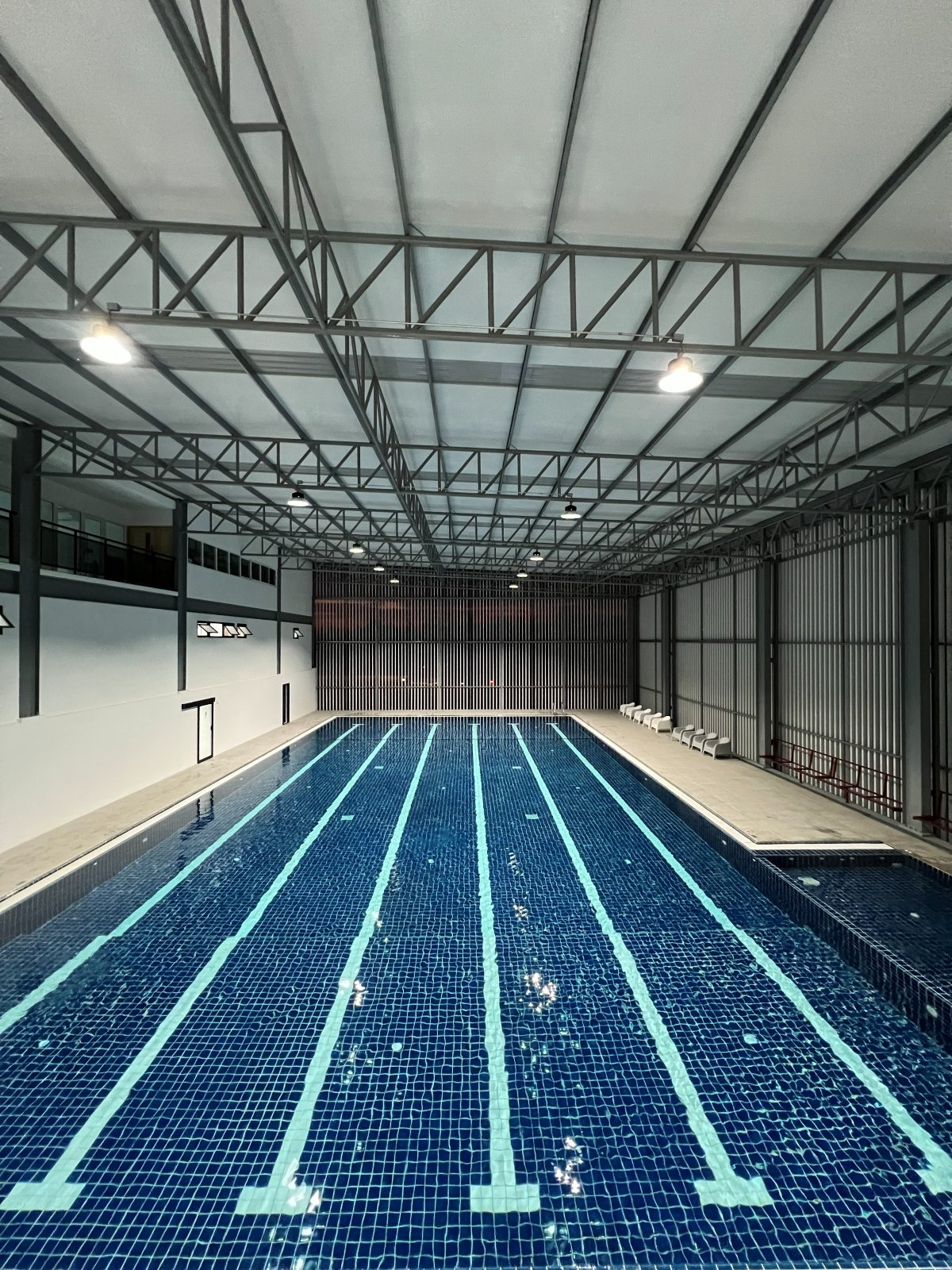

สระว่ายน้ำ 25 เมตร มองตามแนวลู่ว่าย ใต้โครงหลังคาเหล็ก

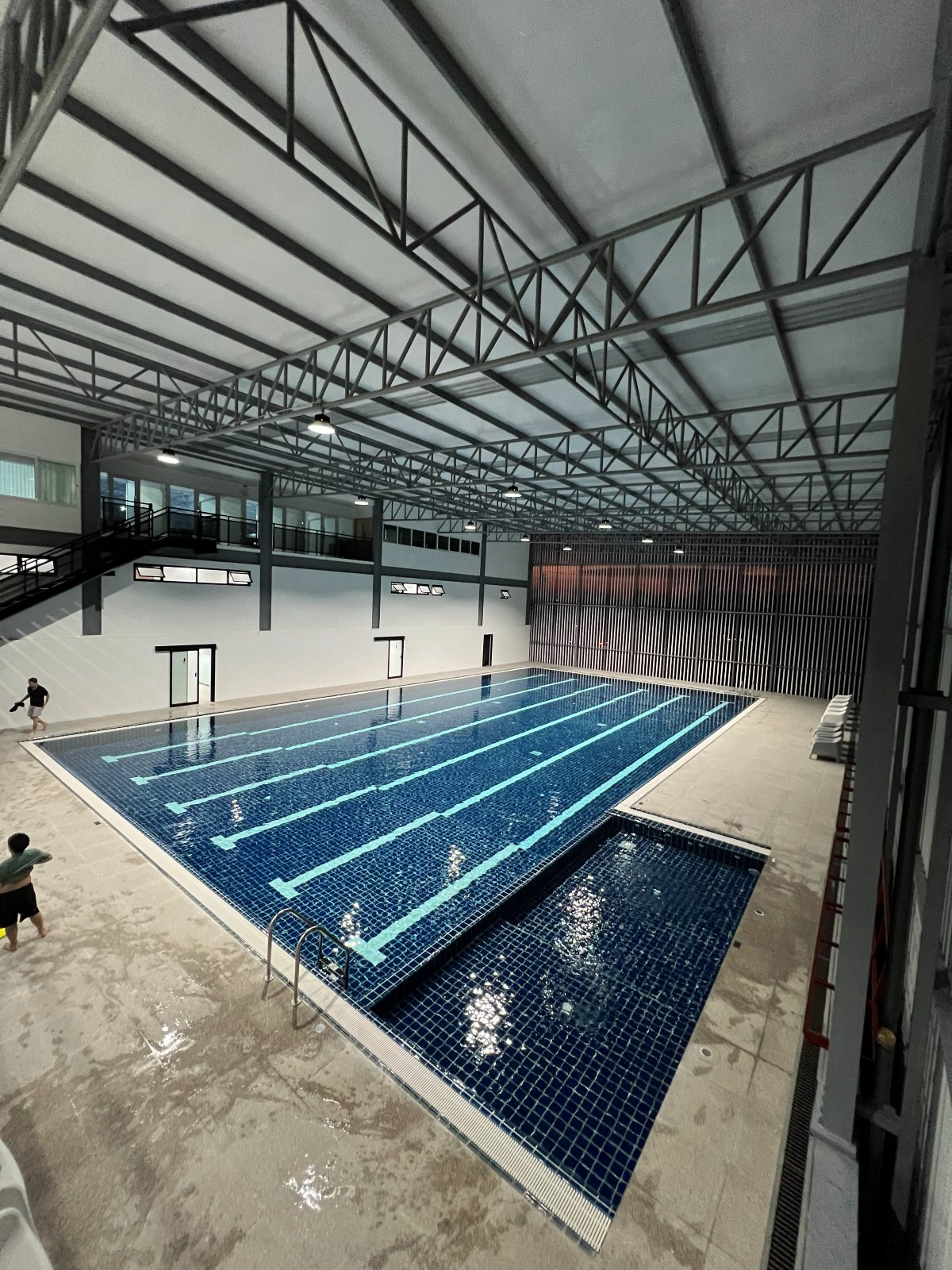

สระว่ายน้ำในร่ม MEOW MINTON มุมกว้างเห็นโครงหลังคาเหล็กและผนังระแนง

05 — โครงสร้าง · Structure

วิศวกรรมเบื้องหลังสเปซโล่ง

Wide-span Steel + Post-Tension

อาคารใช้ระบบโครงสร้างผสม — คอนกรีตเสริมเหล็ก (ค.ส.ล.) เป็นโครงสร้างหลัก 2 ชั้น ผสานกับ โครงหลังคาเหล็กช่วงกว้าง (wide-span steel truss) ที่พาดคลุมสนามและสระว่ายน้ำโดยไม่มีเสากลาง ให้พื้นที่เล่นโล่ง เพดานสูง ตอบมาตรฐานการแข่งขัน

พื้นอาคารใช้ ระบบพื้นอัดแรง Post-Tension — เทคโนโลยีที่ให้ช่วงพาดยาว รับน้ำหนักได้สูง ลดจำนวนเสาและคาน เพิ่มความโล่งและความยืดหยุ่นของพื้นที่ใช้สอย

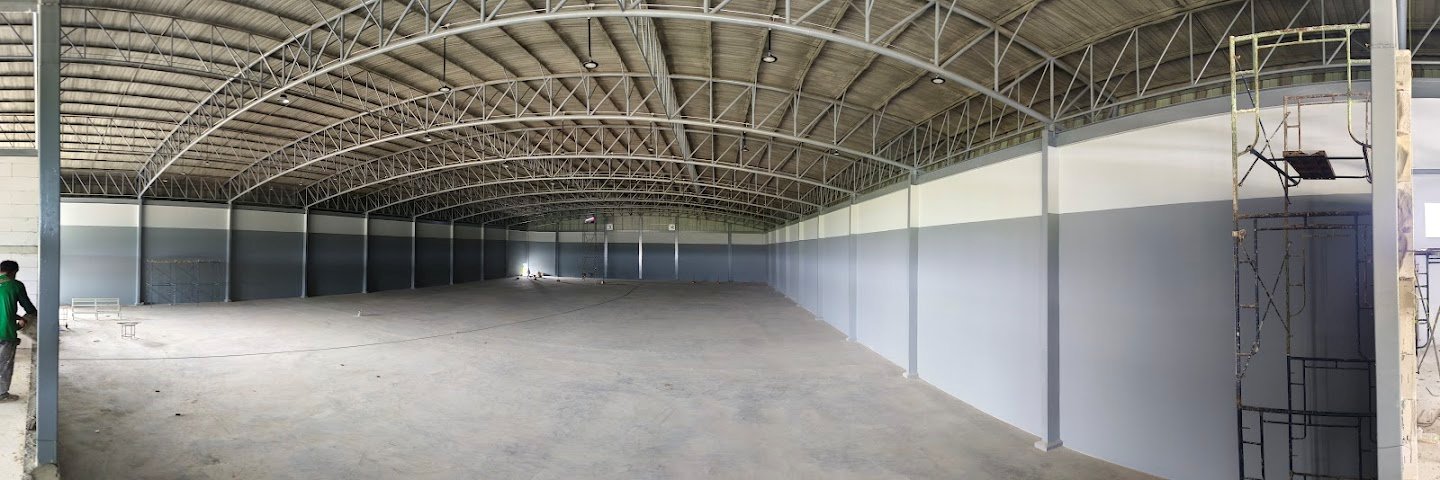

ภาพระหว่างก่อสร้าง MEOW MINTON เห็นโครงหลังคาเหล็กช่วงกว้างคลุมพื้นที่สนาม — ระหว่างก่อสร้าง — โครงหลังคาเหล็กช่วงกว้างคลุมสนามทั้งผืน · Wide-span steel roof under construction

06 — งานวิศวกรรมครบระบบ

ออกแบบครบทุกระบบในทีมเดียว

Full Multi-discipline Engineering

ARKIRA ออกแบบและเขียนแบบครบทุกระบบโดยทีมสถาปนิกและวิศวกร — เป็นชุดแบบก่อสร้างฉบับสมบูรณ์ที่ใช้ยื่นขออนุญาตและก่อสร้างจริงได้ทันที ครอบคลุมทั้ง 4 สาขางาน

A สถาปัตยกรรม — ผังพื้นชั้น 1–2 · ผังหลังคา · รูปด้าน 4 ด้าน · รูปตัด · แบบขยายบันได ห้องน้ำ ประตู–หน้าต่าง และทางลาดสำหรับผู้พิการ
S วิศวกรรมโครงสร้าง — ฐานราก เสา คาน พื้นครบทุกชั้น · พื้นระบบ Post-Tension · โครงหลังคาเหล็กช่วงกว้างคลุมสนามแบดและสระว่ายน้ำ
E วิศวกรรมไฟฟ้า — ระบบไฟฟ้าเมน · แสงสว่าง · ระบบแจ้งเหตุเพลิงไหม้และไฟฉุกเฉิน · ระบบล่อฟ้าและสายดิน
P วิศวกรรมสุขาภิบาล — ระบบประปาน้ำดี · ระบบระบายน้ำเสียและอากาศ · ระบบบำบัดน้ำเสีย · งานระบบสระว่ายน้ำ
